PDM – Forum d’Interopérabilité

Introduction

Les objectifs du Forum sur l’Interopérabilité du PDM sont les suivants :

• Développer des documents sur les pratiques recommandées en matière d’interopérabilité PDM, et qui viennent compléter les standards PDM internationaux.
• Mettre en place des activités de test, partagées dans le domaine du PDM, sur la base de méthodes fiables et reconnues.
• Les objectifs, les missions et les principes généraux du PDM-IF sont décrits dans le livre blanc du PDM-IF.

Vue d’ensemble

Les tests réalisés conjointement par les développeurs ainsi que les meilleures pratiques approuvées par les utilisateurs constituent la base de l’interopérabilité des solutions basées sur des standards. L’une des principales tâches du PDM-IF consiste donc à définir les meilleures pratiques pour la mise en œuvre de scénarios de collaboration PDM2PDM, ainsi que de cas d’interopérabilité CAO et PDM, sur la base du modèle de domaine XML STEP AP242 lié aux données géométriques. Sur la base des exigences identifiées dans ces cas d’usages, des lignes directrices de mise en œuvre (appelées « Pratiques Recommandées ») sont créées et validées lors de séries de tests réalisées en commun par les fournisseurs participants. Le PDM-IF est mené conjointement par les associations prostep ivip et AFNeT. Il permet un échange stratégique d’informations et d’expériences entre les utilisateurs et les vendeurs de solutions.

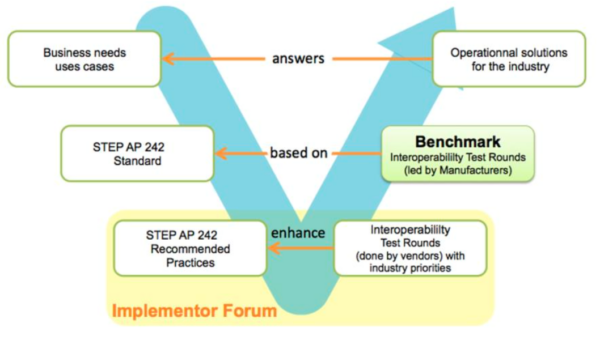

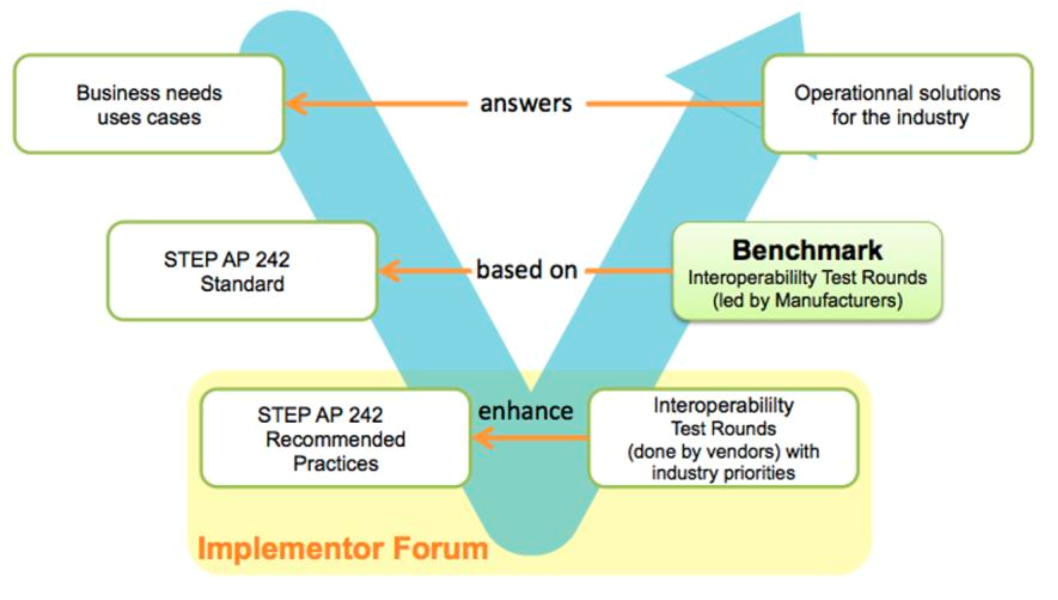

La figure ci-dessous illustre le positionnement du PDM-IF :

Réalisations

Les fonctionnalités d’échange de données STEP AP242 qui sont couvertes par les séries de tests du PDM-IF et les documents qui décrivent les pratiques recommandées sont consultables sur la page « Use Cases ». Les pratiques recommandées qui en résultent peuvent être téléchargées sur la page « Documents ».

Périmètre

Les cas d’utilisation suivants sont en cours de réalisation :

• Fixations (géométrie 3D, paramètres, structure jumelée, configuration et effectivité)
• Effectivités du graphe de version (nouvelle façon de configurer le produit comme un logiciel)
• Relations M-BoM à E-BoM
• Classification des données pour le contrôle des exportations

Les développeurs sont passés à la 4e édition de la norme STEP AP242 afin de prendre en charge le nouveau mécanisme de référence des éléments externes, la gestion visuelle des problèmes, l’échange delta, les pièces flexibles, les groupes de propriétés, les propriétés de validation LOTAR, les périodes de validité des branches de version et d’autres fonctionnalités. Cela inclut le test de scénarios de collaboration CAx-PDM avec d’autres groupes de développeurs.

À l’avenir, l’édition 5 prendra en charge les éléments de fixation (en combinaison avec la norme ISO/DPAS 8329 χMCF), les matériaux et leurs propriétés, le contrôle des exportations, l’évolution et l’interchangeabilité des pièces, ainsi que des extensions du mécanisme de référence des éléments externes.

Après avoir acquis de l’expérience dans l’utilisation des règles Schematron pour vérifier la conformité des données STEP XML aux pratiques recommandées, un nouvel outil avancé de contrôle de la conformité a été développé pour faciliter l’ajout de nouvelles règles, l’extraction d’un rapport de conformité ainsi que la performance.
